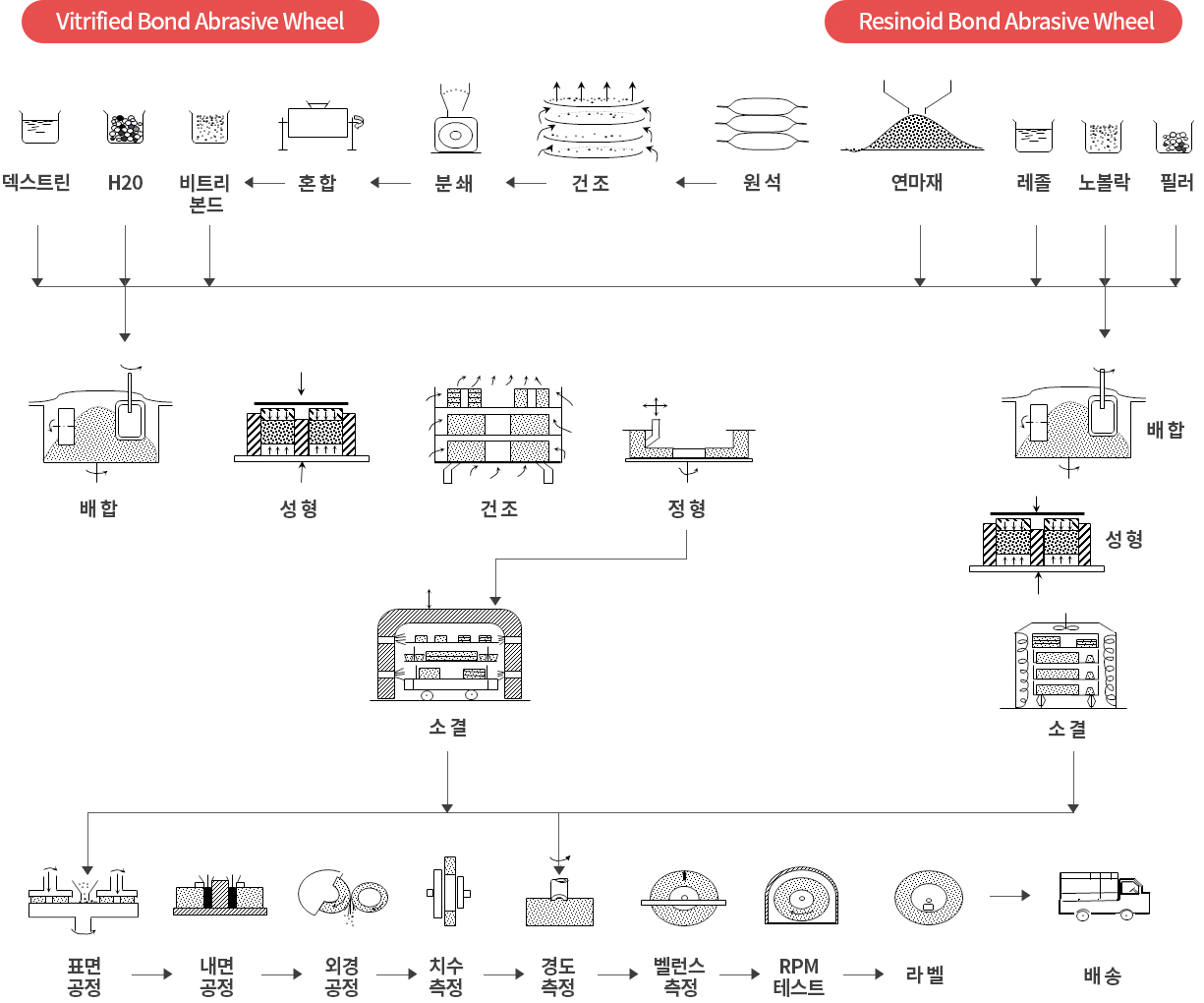

생산라인
연삭숫돌의 표시
- WAⓐ
- 60ⓑ
- Jⓒ
- 6ⓓ
- Vⓔ
- 1A
ⓐ 제조방법에 따라 제조된 지립
- A = Alundum
- WA = White Alundum
- GC = Green Carborundum
- SG = sol-gel법으로 제조한 ∝-Al2O3
- PA = Pink Alundum
- SA = Single Crystaline Alundum
- C = Carborundum
ⓑ입도 60mesh(250㎛)를 나타냄
- 조 립 = 10 ~ 24mesh
- 세 립 = 80 ~ 220mesh
- 중 립 = 30 ~ 60mesh
- 극세립 = 240 ~ 800mesh
ⓒ연삭지석의 결합도
- E, F, G = 가장 soft
- I, M, N, O = 중간
- T, U, V, W, X, Y, Z = 매우 hard
- H, I, J, K = soft
- P, Q, R, S = hard
ⓓ연삭지석의 조직
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조밀함 | 보통 | 엉성함 | |||||||||||
ⓔ결합 본드 종류
- V = Vitrified
- B = Resinoid
연삭숫돌의 기초
연삭 숫돌의 구성 요소
- 1. 지 립 : 절삭 "날"로써 피삭재를 깎는 역할
- 2. 결합제 : 지립을 결합하고 보호 유지하는 역할
- 3. 기 공 : 지립과 결합제 사이에 있어, 절삭가루를 도피시키는 역할

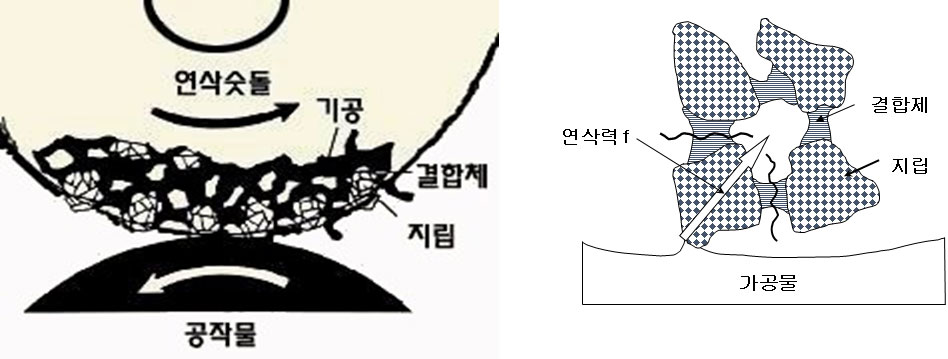

[ 연삭 숫돌을 구성하는 요소들의 위치 ]
연마재 종류 및 특성
지립(Abrasive)
지립은 인조 합성 물질로서 연삭숫돌에서 절삭 “날”의 역할을 하는 부분이다.
| 종 류 | 색 상 | 기 호 | 명 칭 | 제조방법 | 용 도 | |
|---|---|---|---|---|---|---|
| 세라믹 지립(AI203) | 푸른색(불투명) | SS | CUBITRON | 솔-젤(SOL-GEL)프로세스(공정)를 거쳐 생산되는 세라믹 무기물 | 연질, 고탄소강, 스테인레스스틸 등의 난삭재 연삭 | |
| 흰색(불투명) | SG | HTB | ||||
| 탄화규소(SiC) | 흑 색 | C | Black Silicon Carbide | 규석과 탄소재를 전기저항로에서 결정화하여 분쇄정립한 결정 | 주물, 비금속, 연마포지, 내화물, 수정, 석재 | |
| 녹색 | GC | Green Silicon Carbide | 상기 원료보다 순도가 높은 탄소재를 같은 방법으로 결정화시켜 만든 것임 | 초경합금, 내화물 | ||
지립의 종류 및 특성
| 종 류 | 색 상 | 기 호 | 명 칭 | 제조방법 | 용 도 | |
|---|---|---|---|---|---|---|
| 용융 알루미나(Al2O3) | 갈 색 | A | Regular Aluminium Oxide | 보크사이트를 전기로에 용융하여 분쇄정립한 갈색 결정 | 일반강재, 연마포지, 광학연마, 반도체연마, 내화물등 기타 | |
| 백 색 | WA | White Aluminium Oxide | 바스야법(法)에 의한 알루미나를 용융하여 분쇄정립한 결정 | 合金강재, 연마포지 특수내화물, 기타 | ||
| 회백색 | HA | 단결정지립Single crystal Aluminium Oxide | 알루미나 배합물에 유황등을 첨가 용해하여 만든 잉코트를 물에 침수시켜 입자별로 분리시킨 것 | 합금강의 경연삭 공구강, 특수강 | ||
| MA | ||||||
| 32A | ||||||
| SA | ||||||
| 분홍색 | PA | Pink Aluminium Oxide | WA제품과 같은데 특성을 부여하기 위하여 Cr203 약간 넣어 용융, 결정화시킨 것 | 일반열처리강(鋼)의 내경연마, 기어연마 | ||
| RA | ||||||
| 갈 색 | TA | 집결정지립(集結晶砥粒) | 갈생용융 알루미나 연삭재의 제법과 같으나 냉강속도에 차이를 두어 결정을 크게 만들어 | 강의 Slab Billet 중연삭 | ||
| 회 색 | Z | Zirconia Aluminium Oxide | 알루미나와 지르코니아를 혼합하여 특수 조건하에서 용융냉각하여 분쇄한 것 | 강재, 주물, 강의 초중연삭 | ||
